钻杆动力钳   该钻杆动力钳是一种理想的石油钻井井口工具，广泛适用于海洋、陆地钻井、修井作业时上卸管柱丝扣作业。使用本钳能起到安全、省力、提高工效的作用。该系列钳为开口型，能自由脱开管柱、机动性强；集扭矩钳和旋扣钳于一体，上卸扣替代猫头、吊钳和旋绳。动力钳符合SY/T5074标准和API Spec 7K规范。

型号			ZQ127-25	ZQ162-50	ZQ203-100	ZQ203-125
适用管径	钻杆	mm	65-127	85-162	114-203	114-203
	套管	mm	65-127	114.3～153.7
	油管	mm	65-127	138-156
最大扭矩		kN.m	25	50	100	125
高档转速		rpm	65	60	40	40
低档转速		rpm	10.5	4.1	2.7	2.7
工作气压		MPa	0.5–0.9
液压系统额定压力		MPa	12	14	16.6	20.7
液压系统额定流量		L/min	120	120	114	114
移送缸移送距离		mm	1000	1000	1500	1500
动力钳行走距离		mm	—	—	—	—
钳头升降距离		mm	—	—	—	—
外形尺寸		mm	1110x735x815	1570x800x1190	1760x1000x1360	1760x1080x1360
重量		kg	620	1500	2400	2650

ZTQ两用动力钳  ZTQ系列两用动力钳适用于石油矿场钻井过程中起下钻作业和下套管作业，是根据油田用户的需要自主研发的新型动力钳。该型动力钳集钻杆动力钳与套管动力钳的功能于一体，不仅能够满足钻修井作业中频繁起下钻或接单根的作业，还能进行小口径套管的下套管作业，无需更换设备，使用方便，提高了井口作业效率，减轻了工人的劳动强度。动力钳按API 7K 设计、制造。

型号			ZTQ203-100/35	ZTQ203-100/35Ⅲ		ZTQ203-125/35	ZTQ203-125/35Ⅲ
适用管径	钻杆	mm	114-203	114-203		114-203	114-203
	套管	mm	127-196	127-196		127-196	127-196
最大扭矩	钻杆	kN.m	100	100		125	125
	套管	kN.m	35	35		35	35
高档转速		rpm	40	40		40	40
低档转速		rpm	2.7	2.7		2.7	2.7
工作气压		MPa	0.5—0.9
液压系统额定压力		MPa	16.6	16.6	20.7		20.7
液压系统额定流量		L/min	114	114	114		114
移送缸移送距离		mm	0—1500	—		0—1500	—
动力钳行走距离		mm	—	0—3000		—	0—3000
钳头升降距离		mm	—	0—800		—	0—800
外形尺寸		mm	1760×1000×1360	1760×1830×2050		1760×1050×1475	1760×1830×2050
重量		kg	2450	3600		2700	3800

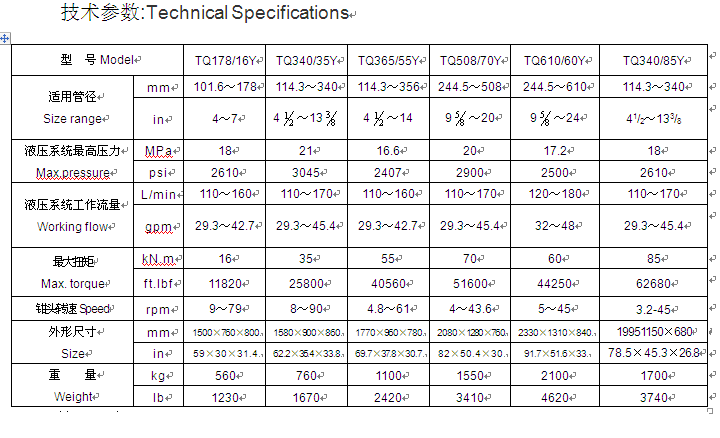

TQ340-35Y套管动力钳

TB365-35套管背钳

TB套管背钳可与油田现使用的各类套管动力钳配合进行下套管作业，能提高管柱丝扣联接质量，减少主钳大扭矩作业的变形，提高作业的安全性、可靠性，减轻工人劳动强度，提高作业效率。该产品按控制方式有全气、液控两种。设有扭矩传感器，可精确测出管柱联接的扭矩。表中为背钳参数。动力钳符合SY/T5074标准和API Spec 7K规范。

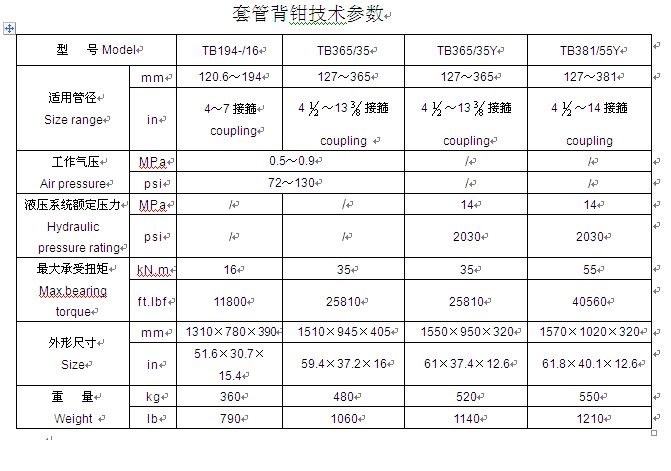

套管背钳技术规范：
